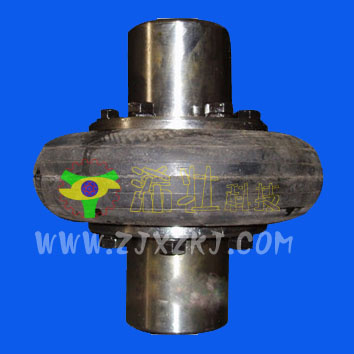

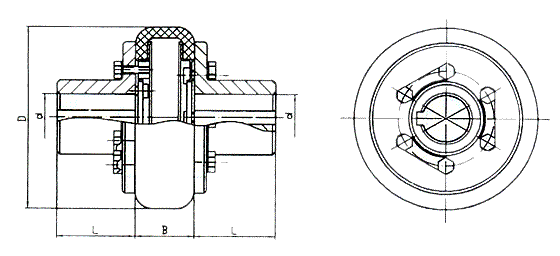

UL型轮胎式联轴器的基本参数和主要尺寸：(GB/T 5844-86)   mm

型号 公称扭矩 Tn N.m 瞬时最 大扭矩 TMax N.m 许用转速n r/min 　 轴孔直径d 轴孔长度L D B 质量 kg 　 转动惯量 kg.m2 　 J J1型 Y型 UL1 10 31.5 5000 11-16 22-30 25-42 80 20 0.7 0.0003 UL2 25 80 5000 14-22 27-38 32-52 100 26 1.2 0.0008 UL3 63 180 4500 18-25 30-44 42-62 120 32 1.8 0.0022 UL4 100 315 4300 20-30 38-60 52-82 140 38 3 0.0044 UL5 160 500 4000 24-35 38-60 52-82 160 45 4.6 0.0084 UL6 250 710 3600 28-40 44-84 62-112 180 50 7.1 0.0164 UL7 315 900 3200 32- 48 60-84 82-112 200 56 10.9 0.029 UL8 400 1250 3000 38-50 60-84 82-112 220 63 13 0.0448 UL9 630 1800 2800 42 -60 84-107 112-142 250 71 20 0.0898 UL10 800 2240 2400 45- 70 84-107 112-142 280 80 30.6 0.1596 UL11 1000 2500 2100 50- 75 84-107 112-142 320 90 39 0.2792 UL12 1600 4000 2000 55-80 84-132 112-172 360 100 59 0.5356 UL13 2500 6300 1800 63- 95 107-132 142-172 400 110 81 0.896 UL14 4000 10000 1600 75-110 107-167 142-212 480 130 145 2.2616 UL15 6300 14000 1200 85-125 132-167 172-212 560 150 222 4.6456 UL16 10000 20000 1000 100- 140 2167-202 212-252 630 180 302 8.0924 UL17 16000 31500 900 120-160 167-242 212-302 750 210 561 20.0176 UL18 25000 50000 800 140-180 202-242 252-302 900 250 818 43.053
